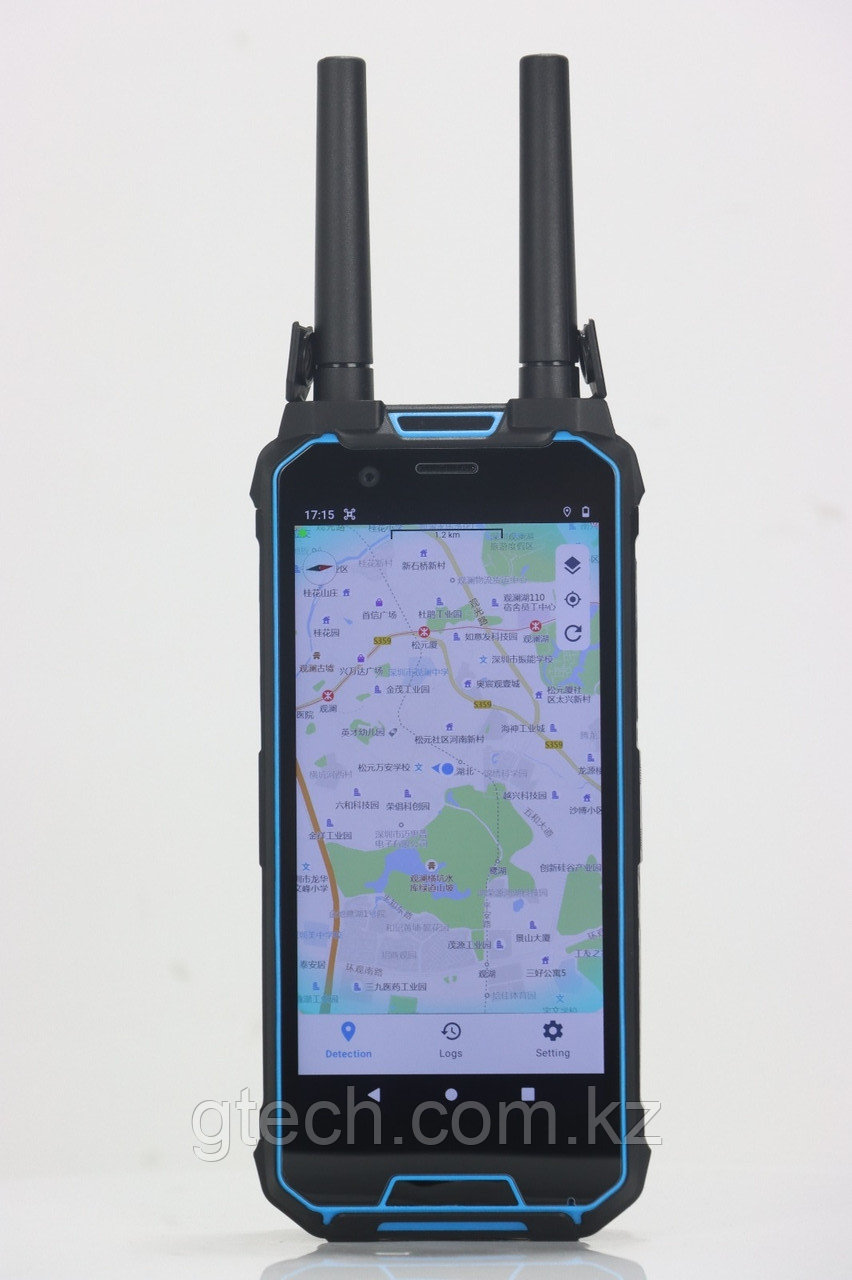

Ручной прибор для обнаружения БПЛА и позиционирования H2L

1. Обзор продукции

H2L - это портативный продукт, объединяющий в себе функции обнаружения спектра БПЛА, анализа протоколов, идентификации RID и другие функции регулирования. Одна машина может реализовать обнаружение и раннее предупреждение БПЛА в режиме реального времени, а также точное позиционирование и отслеживание траектории движения общего БПЛА и пилотов (дистанционное управление).
Изделие имеет компактный дизайн, легко переносится и долговечно, может применяться для обеспечения безопасности крупных мероприятий, поддержки охранников, патрулирования, специальных антитеррористических мероприятий, охраны политического ядра, защиты границ, аэропортов, энергетических и нефтехимических парков и других сценариев.


2. Комплектация оборудования:
Продукт в основном состоит из основного детектора, антенны обнаружения, зарядного устройства с интерфейсом Type-C и защитного чехла.
Таблица 1 Перечень аппаратного состава изделия

3.    Функция продукта

1)    Позиционирование БПЛА[1]: Детектор может определять местоположение БПЛА, которое может быть представлено в виде "иконки БПЛА" в интерфейсе электронной карты.
2)    Позиционирование пилотов БПЛА [2]: Детектор может определять местоположение пульта управления (пилота), которое может быть представлено в виде "значка пульта управления" в интерфейсе электронной карты.
3)    Обнаружение и идентификация[3]: Благодаря функции обнаружения спектра, распознаваемые модели могут включать DJI, Dow Tong и другие распространенные модели, а также самодельные перекрестные машины, машины WiFi и другие модели.
4)    Обнаружение FPV: он может обнаружить и идентифицировать самодельные дроны, а также проанализировать первую перспективную картину полета в режиме реального времени.
5)    Навигация по положению летающей руки[4]: Система может планировать маршрут поиска оператора беспилотника и обеспечивать функцию "навигации по положению одним нажатием кнопки".
6)    Уникальная идентичность[5]: БПЛА серии DJI (OcuSync), БПЛА с протоколом RID, БПЛА с WIFI, уникальный серийный номер (SN).
7)    Отслеживание траектории полета [6]: В интерфейсе электронной карты можно отобразить несколько траекторий полета беспилотников.
8)    Многомерный мониторинг информации[7]: Текущая модель БПЛА, информация о местоположении (долгота и широта), скорость, высота и положение пилота (долгота и широта) могут быть отображены в режиме реального времени в строке списка обнаружения.
9)    Черный и белый список [8]: Можно настроить белый список, и система обнаружит дрон в белом списке.
10)    Монитор RID[9]: Функция удаленного распознавания RID, поддержка различных стандартных протоколов.
11)    Сигнализация вторжения: При обнаружении вторжения дронов оборудование будет подавать звуковые, вибрационные и другие сигналы тревоги.
12)    Воспроизведение треков: поддержка функции воспроизведения исторических треков, чтобы помочь сотрудникам службы безопасности проанализировать исторические данные о полетах БПЛА.
13) Запись обнаружения: Список записей обнаружения может быть зарезервирован для исторических записей обнаружения, включая многомерную информацию, такую как серийный номер БПЛА, модель и частоту.
14) Визуальный анализ данных: Поддержка обнаружения БПЛА и статистического анализа полетных данных, которые могут быть отображены с помощью графического интерфейса.
15) Сетевой интерком: Устройство может быть подключено к беспроводной сети и поддерживать функцию интеркома между устройствами в режиме реального времени. (Дополнительная функция)
Примечание: В [1] - [8] позиционируемый БПЛА представляет собой модель серии DJI с передачей данных OcuSync.
[9] GB 42590-2023、ASTM F3411 Remote ID、ASD-STAN prEN 4709-002

4. Характеристики продукта
⦁    Пассивное обнаружение: отсутствие электромагнитного загрязнения окружающей среды, экологичность, высокая скрытность.

⦁    Сенсорное взаимодействие с большим экраном: 6-дюймовый сенсорный экран прост в управлении, удобен и быстр.

⦁    Портативность: устройство весит всего 650 г и его можно легко переносить в руках, Готовность к использованию.

4) Стандартный интерфейс зарядки: Стандартный интерфейс зарядки Type-c, который можно заряжать от внешнего адаптера питания или мобильного блока питания.

5. Параметры индекса продукта

5.1 Показатели эффективности
Таблица 2 Показатели эффективности продукции
Артикул    Индекс производительности    Параметры индикатора    Примечания
1    Полоса частот обнаружения    100 МГц～6 ГГц
2    Радиус обнаружения    1,5~2 км (городская среда)
2~3 км (открытая местность)
3    Время отклика    3~ 5s
4    Диапазон позиционирования    1~2 км (городская среда)
2 ~ 3 км (на открытой местности)
5    Максимальное количество    ≥10 вылетов (одновременно)
6    Время работы    3~ 4 часа

5.2 Механические параметры
Таблица 3. Механические параметры
Артикул    Индекс производительности    Параметр    Примечания
1    Размер хоста    Д*Ш*Г：（185мм*80мм*33мм）±5 мм
2    Вес    （ 650± 10） g    Без антенны

5.3 Электрические характеристики

Таблица 4. Электрические характеристики
Артикул    Индекс производительности    Параметр    Примечания
1    Емкость аккумулятора    8000 мАч    Встроенный литиевый аккумулятор
2    Время выносливости    4 ~ 6 часов    Яркость экрана составляла 20% при комнатной температуре 25℃.
3    Время зарядки    ~ 3 часа    Используйте оригинальное зарядное устройство

5.4 Адаптация к окружающей среде
Таблица 5: Адаптивность к окружающей среде
Артикул    Индекс производительности    Параметр    Примечания
1    Рабочая температура    - 25~40℃
2    Температура хранения    - 3 5 ~ 40℃

5.5 Параметры сенсорного экрана
Таблица 6 Параметры сенсорного экрана
Артикул    Индекс производительности    Параметр    Примечания
1    Размер экрана    6 дюймов
2    Разрешение экрана    И 1,080 * 2,160 пикселей

5.6 Системное хранилище
Таблица 7. Параметры хранения системы
Артикул    Индекс производительности    Параметр    Примечания
1    Внутренняя память    8 ГБ
2    Память    256 ГБ

5.7 Условия эксплуатации
Таблица 8. Параметры работы системы
Артикул    Индекс производительности    Параметр    Примечания
1    Операционная система    Android 12
2    Сетевое окружение    Поддержка Интернета, автономный режим работы.
